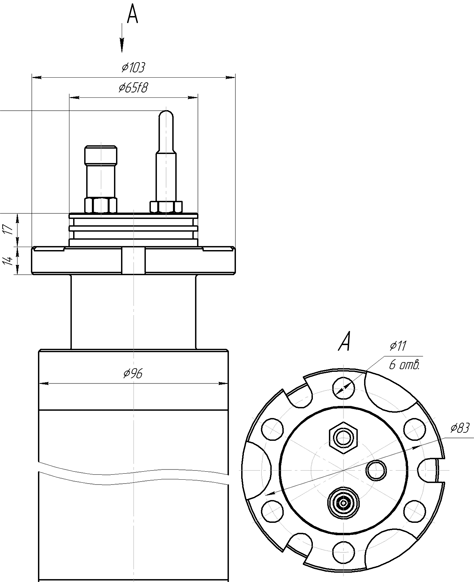

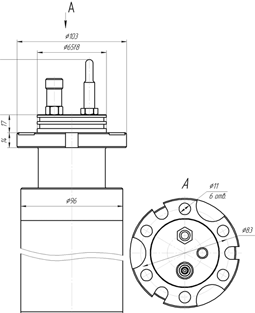

Внешний вид унифицированного узла
стыковки погружного блока ТМСПС-12-РН с ПЭД
|
 |
|
Назначение и область применения |  |
|
Основная область применения: автоматизация режимов работы электроприводов нефтедобывающего оборудования. ТМСР-12 предназначена для контроля следующих параметров:
- давления пластовой жидкости;
- давления пластовой жидкости на выкиде насоса;
- температуры масла ПЭД;
- температура статора ПЭД;
- температуры пластовой жидкости;
- температуры пластовой жидкости на выкиде насоса;
- виброускорения по осям Х, Y и Z (при наличии соответствующих датчиков);
- расхода пластовой жидкости;
- содержание воды в перекачиваемой жидкости;
- сопротивления изоляции цепи «нулевая точка звезды обмотки высокого напряжения ТМПН – погружной кабель – нулевая точка звезды ПЭД».
Передача измеренных параметров в КСУ или ПК осуществляется посредством имеющихся интерфейсов RS-232 и RS-485.
Обеспечена поддержка универсального протокола обмена данными "Transfer" версия 1 между подземной и наземной частью,
а также между наземной частью и контроллером СУ.
|
Габаритные размеры и массы блоков системы | |
|
| Наименование изделия | Габаритные размеры, мм | Масса, кг |
- «ТМСПС-12-РН» по требованиям ЕТТ 6.00 ПАО «НК «Роснефть»
| Ø103х825 | 33 |
- «ТМСПС-12-Л» по требованиям ЕТТ ТМС ПАО «ЛУКОЙЛ»
| Ø117х990 | 35 |
- «ТМСПС-12-У» с переходником без стыковочного комплекта
– для ПЭД 81 габарита*;
– для ПЭД 96 габарита;
– для ПЭД 103 габарита;
– для ПЭД 117 и 130 габаритов
|
Ø81x1024
Ø96x864
Ø103x864
Ø117x861
|
30
31
31
32 |
- «ТМСПР-12»
– для диапазона расхода 20-200 м3/сут;
– для диапазонов расхода 20-200 и 50-500 м3/сут;
– для диапазона расхода 125-1250 м3/сут;
– для диапазона расхода 250-2500 м3/сут
|
Ø81х470
Ø92х480
Ø114х520
Ø136х558 |
15
16
26
30 |
| 245х205х168 | 6 |
|
* Поставляется без стыковочного комплекта
|
|
|
Наземный блок "Электон-ТМСН-12-РН"
Декларация о соответствии
|
|
|
Диапазон и погрешности измерения параметров | |
|
| Наименование параметра |
Диапазон измерения |
Погрешность1) |
Разрешение |
| Давление пластовой жидкости на приёме насоса, МПа 2) |
0-40, 0-60 |
±0,5 % |
0,001 МПа |
| Давление пластовой жидкости на выкиде насоса, МПа 2) |
0-60 |
±0,5 % |
0,001 МПа |
| Температура масла ПЭД, °С |
от 0 до +200 |
±1,5 % |
0,01 °С |
| Температура статора ПЭД, измеряемая выносным датчиком °С |
от 0 до +200 |
±1,5 % |
0,01 °С |
| Температура пластовой жидкости на приеме насоса, °С |
от 0 до +1503)
от 0 до +200 |
±1,5 % |
0,01 °С |
| Температура пластовой жидкости на выкиде насоса, °С |
от 0 до +200 |
±1,5 % |
0,01 °С |
| Уровень виброускорения ПЭД в радиальном и осевом направлениях, м/с2 |
0-30 |
±5 %4) |
0,1 м/с2 |
| Расход пластовой жидкости 6), м3/сут |
0-05),
20-200,
50-500,
125-1250,
250/2500 |
±2 %7) |
0,1 м3/сут |
| Объем перекачиваемой жидкости, м3 |
На весь срок службы |
±2,5 %7) |
0,1 м3 |
| Содержание воды в перекачиваемой жидкости, % |
100 |
±5 % |
1 % |
Примечания:
1) – Для текущего объёмного расхода и объёма жидкости погрешность определяется относительно измеряемой величины, для остальных параметров – относительно верхнего предела диапазона измерений.
2) – Допустимый «дрейф по давлению» в год не более 1 %.
3) – Для компании ПАО «ЛУКОЙЛ».
4) – Для диапазона виброускорения от 10 до 70 Гц.
5) – В этом исполнении блока ТМСПР датчик измерения расхода жидкости отсутствует.
6) – Для блоков ТМСПР, имеющих датчик измерения расхода, параметры измерения расхода и объёма пластовой жидкости реализуются только при наличии в составе насосной установки шламоуловителя,
соответствующего дебиту скважины и содержанию механических примесей в пластовой жидкости.
7) – При следующих параметрах жидкости:
– вязкость от 0,55 до 50 мм2/с;
– плотность, не более 1,4 г/см3;
– температура, не более 95 °С.
|
|
Структура условного обозначения систем "Электон-ТМСР" | |
|
| Электон |
- |
ТМСР |
- |
XX |
XX |
- |
XX |
- |
ХХХ/ХХХХ |
/XХХХ |
ХХХ |
- |
XХ |
- |
XХХ |
- |
ПХХХ |
- |
XХ |
- |
КХХ |
| 1 |
|
2 |
|
3 |
3а |
|
4 |
|
5 |
5а |
5б |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
| 1 |
Фирменное наименование - Электон |
| 2 |
Вид: ТМСР - телеметрическая система с измерением объёмного расхода
|
| 3 |
Номер разработки системы:
12 - для работы в составе насосной нефтедобывающей установки с ПЭД;
|
| 3а |
Код исполнения наземного блока системы:
Б – наземный блок в боксе;
Д – наземный блок с дисплеем и клавиатурой;
Т – наземный блок терминальный – с дисплеем и клавиатурой в боксе;
ИН – наземный блок в боксе с устройством формирования искусственной нейтрали;
ТН – наземный блок терминальный (с дисплеем и клавиатурой в боксе) с устройством формирования искусственной нейтрали.
Отсутствие элемента обозначения – базовое исполнение
|
| 4 |
Код компании, техническим требованиям которой соответствует изделие:
БН – ПАО АНК «Башнефть»;
ГП – ПАО «Газпром нефть»;
Л – ПАО «Нефтяная компания «ЛУКОЙЛ»;
РН – ПАО «НК «Роснефть»;
У – для исполнения, обеспечивающего поддержку универсального протокола обмена данными "Transfer".
|
| 5 |
Пределы диапазона измерения расхода (нижний/верхний), м3/сут:
20/200; 50/500; 125/1250; 250/2500;
В случае исполнения блока без датчика расхода элемент обозначения имеет вид: 0/0
|
| 5а |
Пропускная способность блока в исполнении без датчика расхода, м3/сут: 1250; 2500.
Элемент обозначения отсутствует в случае исполнения блока с пропускной способностью 500 м3/сут
|
| 5б |
Исполнение блока ТМСПР:
Р – реверсный (для установок с обратным потоком жидкости в блоке ТМСПР),
СВ – с датчиком обводнённости (содержания воды) в блоке ТМСПР,
СВР – с датчиком обводнённости, реверсный;
Отсутствие элемента обозначения – базовое исполнение
|
| 6 |
Максимальное измеряемое давление на приеме насоса:
40; 60 МПа,
при этом:
– максимальное измеряемое давление на выкиде насоса всегда равно 60 МПа
|
| 7 |
Габаритный диаметр корпуса ПЭД, мм: 81; 96; 103; 117; 130
Элемент обозначения может отсутствовать для ПЭД 103-130 габарита с унифицированным по ЕТТ 6.00 ПАО «НК «Роснефть» узлом стыковки.
|
| 8 |
Код производителя ПЭД:
П0 – при заказе системы без стыковочного комплекта, но с переходником;
П1 – ПАО «НПО «Алмаз»;
П2 – ОАО «Алнас»;
П3 – ООО «ПК Борец» или ООО «Лысьванефтемаш»;
П4 – для ПЭД с узлом стыковки унифицированным в соответствии с техническими требованиями ПАО «НК «Роснефть»;
П5 – ЗАО «Новомет-Пермь»;
П6 – ООО «НПК «ЛЕПСЕ Нефтемаш»;
П7 – компания «Бейкер Хьюз» («BakerHughes»);
П8 – ОАО «Бугульминский электронасосный завод»;
П9 – ООО «ЭПУ-ИТЦ»;
П10 – ООО «Технологическая компания Шлюмберже» (Schlumberger);
П11 – ООО «РИНПО».
ПУ – для ПЭД 117 габарита производителей с кодами П1, П2, П3, П5, П8 так как стыковочные комплекты для
ПЭД 117 габарита перечисленных производителей взаимозаменяемы для всех систем, кроме ТМС-11, ТМС-24 и ТМСР-25 (для этих систем код ПУ не применяется).
Элемент обозначения может отсутствовать для ПЭД с унифицированным узлом стыковки.
|
| 9 |
Тип – в зависимости от комплектации датчиками: 0; 1; 1Т; 3 или 3Т
|
Наименование параметра
| Тип*
|
|
0
|
1
|
1Т
|
3
|
3Т
|
|
Давление пластовой жидкости на приёме насоса
|
+
|
+
|
+
|
+
|
+
|
|
Температура масла ПЭД
|
+
|
+
|
+**
|
+
|
+**
|
|
Температура статора ПЭД
|
|
|
+
|
|
+
|
|
Температура пластовой жидкости
|
+
|
+
|
+
|
+
|
+
|
|
Уровень виброускорения ПЭД в осевом и радиальнои направлениях
|
|
+
|
+
|
+
|
+
|
| Давление жидкости на выкиде насоса
|
+
|
+
|
+
|
+
|
+
|
| Температура жидкости на выкиде насоса
|
+
|
+
|
+
|
+
|
+
|
| Объёмный расход жидкости***
|
+
|
+
|
+
|
+
|
+
|
| Содержание воды в перекачиваемой жидкости
|
|
|
|
+
|
+
|
* – Наличие датчика отмечено знаком «+»;
** – Кроме блоков с габаритным диаметром ПЭД – 81 мм;
*** – Для исполнений с датчиком расхода (с пределом диапазона измерения расхода не 0/0)
|
|
| 10 |
Код исполнения по коррозионной стойкости тех поверхностей погружных блоков, которые контактируют с пластовой жидкостью:
К0 – не коррозионностойкое исполнение;
К1 – исполнение с покраской;
К2 – исполнение с коррозионностойким покрытием (высокоскоростное газопламенное напыление);
К3.1 – не коррозионностойкое исполнение с последующей покраской заказчиком (паспортные таблички поставляются в неустановленном на погружные блоки состоянии);
К3.2 – не коррозионностойкое исполнение с последующим коррозионностойким покрытием заказчиком по технологии заказчика, например, ТСЗП-ВС-013.45 ТУ 2458-001-51286179-2008
(паспортные таблички поставляются в неустановленном на погружные блоки состоянии);
К4 – корпус погружного блока изготовлен из нержавеющей стали.
Добавление справа без пробела литеры «Г» соответствует исполнению с повышенной защищённостью от проникновения сероводорода и других агрессивных газов внутрь погружного блока (газозащищённое исполнение).
В этом случае код исполнения по коррозионной стойкости, например, для исполнения с покрытием имеет такой вид:
К2Г
|
Пример записи обозначения системы погружной телеметрии «Электон-ТМСР-12-РН» с диапазоном измерения расхода от 50 до 500м3/сутки,
с максимальным измеряемым давлением на приёме и на выкиде насоса 40 МПа, с унифицированным узлом стыковки для ПЭД 103, 117 и 130 габаритов,
с датчиками, соответствующими типу 1, в исполнении с покраской при её заказе и в документации другой продукции, в которой она может быть применена:
Система погружной телеметрии «Электон-ТМСР-12-РН-50/500-40-1-К1» ТУ 4231-005-43174012-2003.
|
