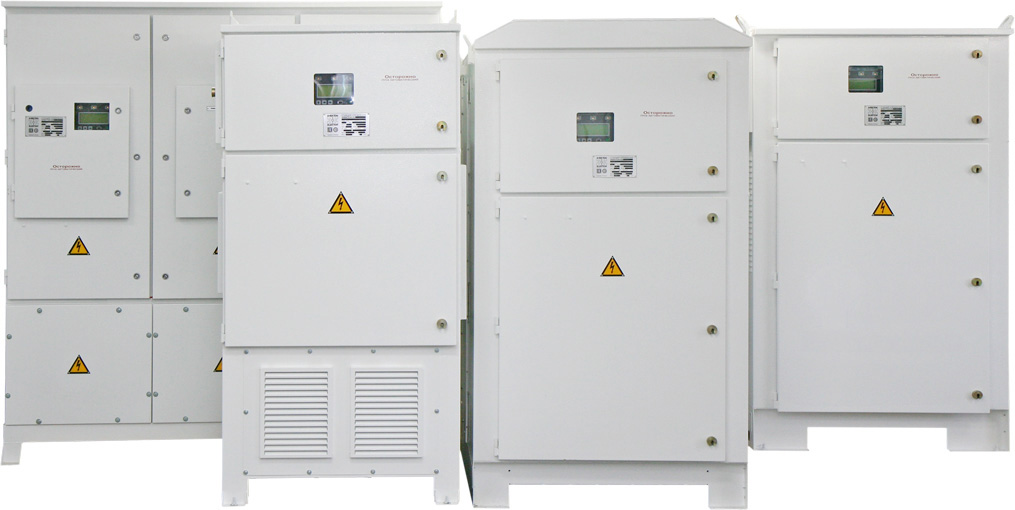

Станции управления серии "ЭЛЕКТОН-05"

Назначение и область применения

Станции управления (СУ) серии «Электон-05» предназначены для управления трехфазными асинхронными двигателями (АД) с короткозамкнутым или фазным ротором распространенных общепромышленных серий и (или) трехфазными погружными вентильными двигателями (ВД), для их защиты и регулирования частоты вращения.
Основная область применения СУ – управление погружными двигателями (ПЭД) по ГОСТ 18058-58 и их защита.
СУ могут быть использованы для питания других электроприводов: асинхронных электродвигателей общепромышленного исполнения (водозаборы и водоснабжение, приводы винтовых насосов, дымососы, промвентиляция).

По требованию заказчика могут выпускаться станции управления с 12-ти или 24-пульсным входным выпрямителем и с номинальным питающим напряжением 415, 435, 480 B и частотой 60 Гц. При напряжении питания отличном от 380 В и (или) частоте питающего напряжения 60 Гц электрические характеристики станции управления согласуются отдельно.

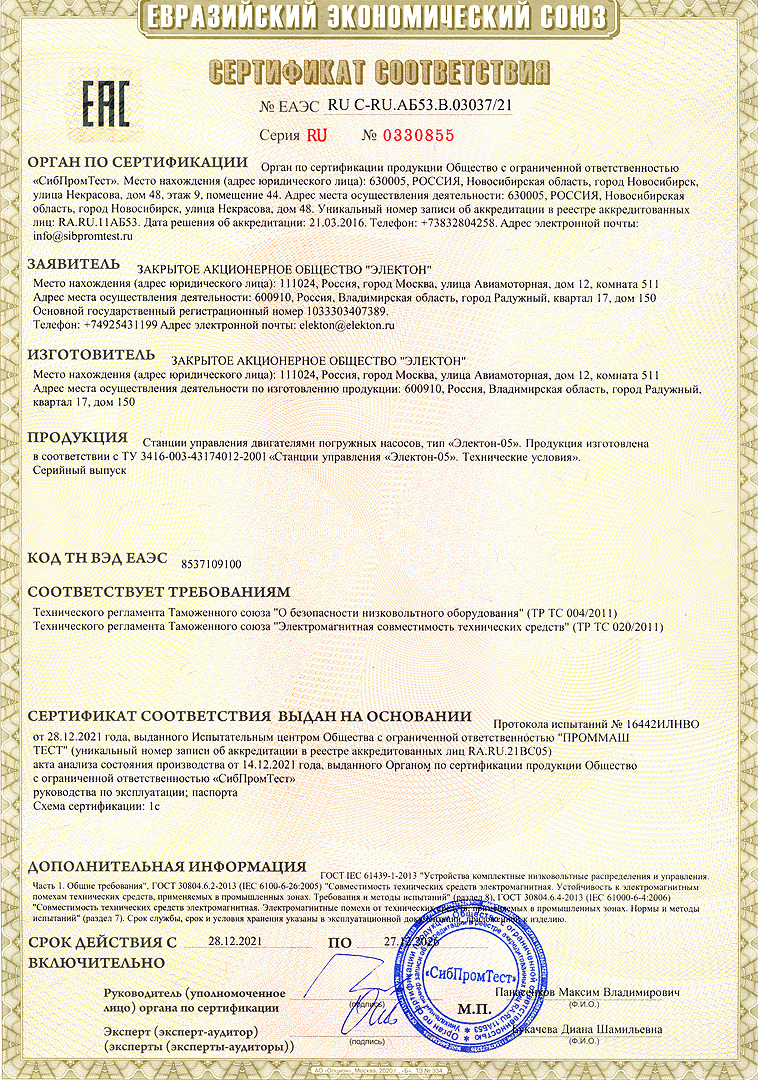

Станция сертифицирована. Сертификат соответствия ЕАЭС RU C-RU.АБ53.В.03037/21 от 28.12.2021г.

Особенности конструкции станций управления серии "Электон-05"

• Возможность быстрой замены отказавших блоков в полевых условиях (без применения пайки);
• Конструкция кабельных зажимов (зажимного типа) позволяет подключать кабели различных сечений без применения спец. инструмента;
• Работа контроллера при кратковременных падениях напряжения питающей сети с фиксированием (записью) рабочих параметров в аварийном режиме;
• Наличие кармана для хранения информационного листа работы УЭЦН;
• Возможность установки счётчика электроэнергии с беспрепятственным доступом для снятия показаний;
• Корпус, съемные крышки, двери шкафов и запорные устройства обеспечивают надежную защиту внутреннего оборудования, элементов внешнего подключения и органов управления СУ;
• Защита силовой и управляющей электроники от попадания на них атмосферных осадков при работе, проведении профилактических и прочих работ, требующих открытия дверей силового отсека;
• Система вентиляции и охлаждения СУ защищена от попадания атмосферных осадков;
• Вентиляционные отверстия СУ оснащены шторками (режимы зима/лето), исключающими попадание атмосферных осадков в отсеки силовой и управляющей электроники при неблагоприятных климатических условиях (метель, снег с дождем и т.д.);
• Конструкция отсеков ввода/вывода СУ для подключения кабелей различных типов и сечений обеспечивает защиту от попадания внутрь атмосферных осадков (снег, влага и т.д.), а также удобство подключения кабеля и возможность замены защитных элементов в полевых условиях при температурах окружающей среды в диапазоне от минус 60 °С до +50 °С;
• Обеспечена возможность подключения сзади СУ (рюкзачный вариант) в любое время года по необходимости нескольких силовых кабелей питания СУ разного сечения без применения наконечников, с учетом её номинального выходного тока;
• Возможность подключения сторонних потребителей (розетка 220 В, 10 А);
• USB-порт для съема информации на стандартный USB Flash накопитель;
• LAN-порт для подключения в сеть Ethernet по протоколу Modbus TCP.


Имеется возможность запуска насосной установки по задаваемой программе, в ручном и в автоматическом режиме, а также возможность поддержания технологического параметра (частоты, тока, давления) с помощью встроенного ПИД-регулятора.

Основные характеристики

Параметры	Значение
Климатическое исполнение	УХЛ1 (опция: Т2) по ГОСТ 15150-69
Степень защиты	IP43 (опция: IP54) по ГОСТ 14254-80
Номинальное напряжение питания, В	380 (50±1Гц)
Предельно допустимое отклонение напряжения от номинального значения, %	-50...+25
Номинальный ток первичной силовой цепи, А (не более)	32 (63, 75, 100, 160, 250, 400, 630, 800, 1000, 1200, 1400, 1600, 1800)
Полная выходная мощность (при номинальном входном напряжении 380 В), кВА	20 (40, 47, 63, 100, 160, 250, 400, 500, 630, 750, 900, 1000, 1150)
Температурный диапазон, °С	-60...+40
Диапазон изменения частоты, Гц: - при работе с асинхронным двигателем - при работе с вентильным двигателем	3,5...80Гц с погрешностью не более ±0,1%(±0,08Гц) 5...200Гц ±0,5% при изменении выходного тока от 0,5 Iном до Iном
Схема управления	Контроллер "Электон-10.1" с программируемым микропроцессором
Габаритные размеры (ном.ток 32, 63, 75, 100А), ВxШxГ, мм, (опция: встроенный выходной фильтр (Ф2)) Масса, кг (не более)	1727x841x737 280
Габаритные размеры (ном.ток 160, 250, 400А), ВxШxГ, мм, (опция: встроенный выходной фильтр (Ф2)) Масса, кг (не более)	1995х976х905 380, 390, 465
Габаритные размеры (ном.ток 630А), ВxШxГ, мм, (опция: встроенный выходной фильтр (Ф2)) Масса, кг (не более)	1973х1204х1208 805
Габаритные размеры (ном.ток 800, 1000A), ВxШxГ, мм, (опция: встроенный выходной фильтр (Ф2)) Масса, кг (не более)	2016х1204х1603 970

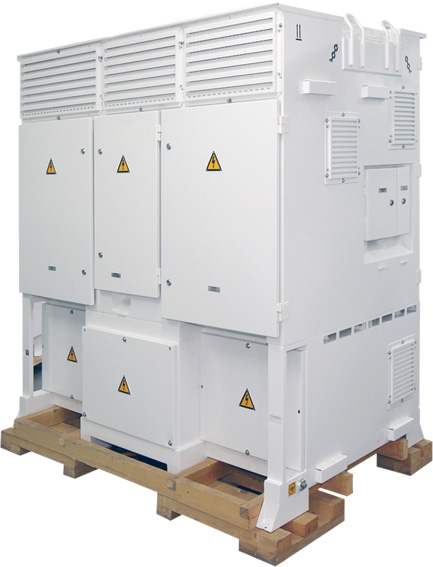

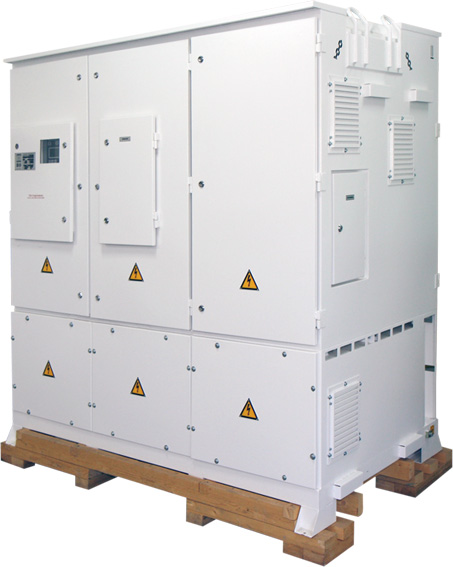

Габаритные размеры (ном.ток 1200A), ВxШxГ, мм, (опция: встроенный выходной фильтр (Ф2)) Масса, кг (не более)	2058х1960х1267 1430
Габаритные размеры (ном.ток 1400, 1600, 1800A), ВxШxГ, мм (опция: встроенный выходной фильтр (Ф2)) Масса, кг (не более)	2364x2278х1174 1590

Условное обозначение

1	Наименование по функциональному назначению - cтанция управления или СУ
2	Фирменное наименование СУ - Электон
3	Код серии: 05 – станция управления с частотным регулированием – базовое исполнение для асинхронных двигателей, режим формирования выходного напряжения – широтно-импульсная модуляция (ШИМ); 05А – с функцией автоадаптации технологического режима работы насосной установки к скважинным параметрам; 05АВ – для асинхронных и вентильных двигателей; 05В – для штанговых винтовых насосных установок; 05ВД – для вентильных двигателей (ВД); 05ВДК – для вентильных двигателей с контактором размыкающим цепь питания ПЭД при отключении насосной установки; 05ВДТ – для вентильных двигателей с тормозными резисторами; 05ГНС – для горизонтальных насосных систем; 05П – станция управления с частотным регулированием в портативном исполнении; 05СК – для станков-качалок (штанговых глубинных насосных установок – ШГНУ); 05СКА – для станков-качалок с адаптацией к динамическим параметрам ШГНУ; 05СКТ – для станков-качалок с тормозными резисторами;
4	Наименование вида: ПЧ - преобразователь частоты
5	Род тока питающей сети: Т - трехфазный
6	Род тока на выходе: Т - трехфазный
7	Способ охлаждения: П - воздушное принудительное
8	Вид полупроводниковых приборов силовой схемы: Т - транзисторы
9	Номинальный выходной ток, А: 32; 63; 75; 100; 160; 250; 400; 630; 800; 1000; 1200; 1400; 1600; 1800; 2000
10	Номинальное входное напряжение, В: 380; 415; 435; 480
11	Номинальная входная частота, Гц: 50, 60
12	Вид климатического исполнения по ГОСТ 15150 - (УХЛ1, Т2, ОМ1)

Пример записи обозначения станции управления «Электон-05АВ» с номинальным выходным током 400 А, с номинальным выходным напряжением 380 В, с видом климатического исполнения УХЛ1:

Станции управления могут комплектоваться дополнительным оборудованием (опциями)

: 1. Встроенным по байпасной схеме обходным контактором (Б).
2. Резервным накопителем, обеспечивающим сохранение работоспособности при провалах напряжения длительностью до 100 мс (Т).
3. Оборудованием, повышающим степень защиты оболочки до IP54, IP55 или IP56 (IP5…) (по умолчанию степень защиты оболочки IP43).
4. Входным сетевым фильтром:
– встроенного исполнения:
– линеатором (Ф1);
– активным выпрямителем (Ф1А);
– фазосдвигающим 12-ти пульсным трансформатором (Ф1Т12);
– фазосдвигающим 18-ти пульсным трансформатором (Ф1Т18);
– фазосдвигающим 24-х пульсным трансформатором (Ф1Т24); – или отдельного внешнего исполнения:
– фильтром сетевым активным (Ф1О);
– линеатором (Ф1ОЛ);
– фазосдвигающим 12-ти пульсным трансформатором (Ф1ОТ12);
– фазосдвигающим 18-ти пульсным трансформатором (Ф1ОТ18);
– фазосдвигающим 24-х пульсным трансформатором (Ф1ОТ24);
5. Выходным фильтром встроенного (Ф2) или отдельного внешнего исполнения (Ф2О).
6. Наземным блоком (ТМСН-…) системы погружной телеметрии Электон-ТМСН-3(7, 8, 12, 12-РН, …).
7. Счётчиком электроэнергии (СЭЭ).
8. Устройствами беспроводной связи с диспетчерским пунктом (блок сотовой связи кустовой БСК, радиомодем «Невод»).
9. Оборудованием, обеспечивающим для высокооборотных вентильных двигателей расширенный до 600 Гц диапазон выходной частоты (ВВД).

При заказе комплектация дополнительным оборудованием оговаривается отдельно.
