система погружной телеметрии "Электон-ТМС-12-РН"

Погружной блок "Электон-ТМСП-12-РН"

Назначение и область применения

Основная область применения - автоматизация режимов работы электроприводов нефтедобывающего оборудования. Система погружной телеметрии «Электон-ТМС-12-РН» предназначена для контроля, регистрации и передачи внешним устройства текущих значений следующих параметров:

температуры масла ПЭД;
температуры пластовой жидкости;
температуры статора ПЭД, измеряемой выносным датчиком;
давления масла ПЭД;
виброускорения по осям Х, Y и Z (при наличии соответствующих датчиков);
сопротивления изоляции цепи «нулевая точка звезды обмотки высокого напряжения ТМПН – погружной кабель – нулевая точка звезды ПЭД».

Система сохраняет работоспособность при длине кабельной линии до 6000 м.

Обеспечена поддержка универсального протокола обмена данными "Transfer" версия 1 между подземной и наземной частью, а также между наземной частью и контроллером СУ.

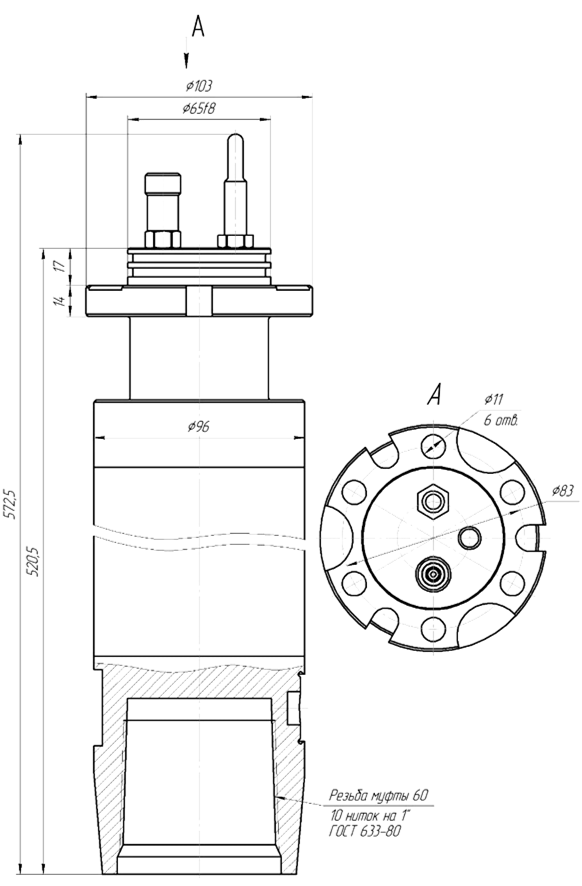

Габаритные размеры и массы блоков системы

Наименование изделия Габаритные размеры, мм Масса, кг

Погружной блок «ТМСП-12-РН» по требованиям ЕТТ 6.00 ПАО «НК «Роснефть» базового исполнения (с видом климатического исполнения В5)
Ø103x825 33

Погружной блок «ТМСП-12-РН» газозащищённого исполнения (с видом климатического исполнения В5.1)
Ø112x787 34,8

Наземный блок "ТМСН-12-РН"
245х205х168 6

Присоединительные размеры погружного блока унифицированы для подключения к ПЭД габаритов 103 мм, 117 мм, 130 мм.

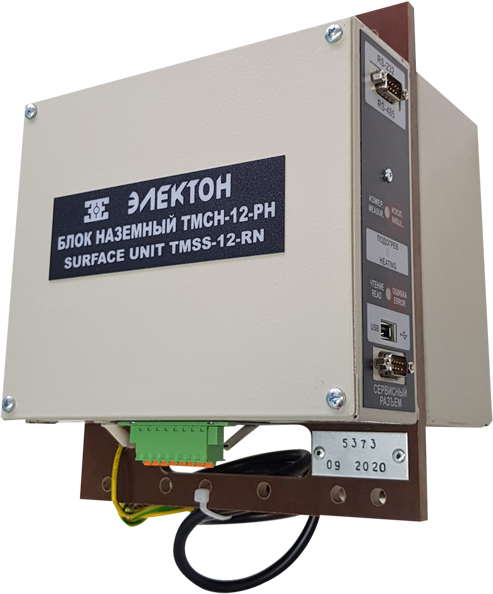

Наземный блок "Электон-ТМСН-12-РН"

Декларация о соответствии

Диапазон и погрешности измерения параметров

Наименование параметра Диапазон измерения Погрешность Разрешение

Давление пластовой жидкости на приёме насоса, МПа ¹⁾ 0-25, 0-40, 0-60 ±0,5% 0,001

Температура масла ПЭД, °С от 0 до +200 ±1,5% 0,01°С

Температура пластовой жидкости на приеме насоса, °С от 0 до +200 ±1,5% 0,01°С

Температуры статора ПЭД, измеряемой выносным датчиком, °С от 0 до +200 ±1,5% 0,01°С

Уровень виброускорения ПЭД в радиальном и осевом направлениях, м/с² ²⁾ 0-30 ±5%²⁾ 0,1м/с²

Сопротивление изоляции, кОм ³⁾ 10-9999 ±5% 1кОм

Напряжение переменного тока в общей точке обмотки высокого напряжения ТМПН, действующее значение, В 50-2000 ±10% 10В

Примечания:
¹⁾ Допустимый «дрейф по давлению» в год не более 1 %;
²⁾ Для диапазона виброускорения от 10 до 70 Гц при наличии соответствующих датчиков;
³⁾ Сопротивление изоляции измеряется наземным блоком

Для проверки работоспособности погружных блоков "ТМСП-12-РН" системы погружной телеметрии "Электон-ТМС-12-РН" в полевых или стационарных условиях используется портативная диагностическая система "Электон-ТМСН-12А-РН"

Макрировка погружных блоков

Маркировка погружных блоков соответствует их условному обозначению без указания фирменного наименования, вида изделия, габарита, кода производителя ПЭД, вида климатического исполнения и технических условий и дополнительно содержит дату изготовления (год и месяц) и заводской номер.

12 - РН - 40 - 1Т XXXX - XXXXХ

1 2 3 4 5 6

1 Номер разработки (12)

2 Код компании заказчика (РН)

3 Максимально измеряемое давление, МПа (25, 40, 60)

4 Комплектация датчиками: базовая (0, 1, 0Т, 1Т)

5 Дата изготовления (две цифры - год, две цифры - месяц)

6 Заводской номер

Например, погружной блок «Электон-ТМСП-12-РН», с максимальным измеряемым давлением 40 МПа, с датчиками вибрации, с заводским номером – 01234, изготовленный в январе 2020 г., маркируется следующим образом: 12-РН-40-1 2001 01234

Структура условного обозначения системы погружной телеметрии "Электон-ТМС"

Электон - ТМС - 12 XX - РН - ХХХ - ХХХ - ПХХХ - ХХ - КХ - ХХХХ

1 2 3 3а 4 5 6 7 8 9 10

Структура условного обозначения погружного блока системы

Электон - ТМСП - 12 - РН - ХХХ - ХХХ - ПХХХ - ХХ - КХ - ХХХХ

1 2 3 4 5 6 7 8 9 10

1 Фирменное наименование - Электон

2 Вид:
ТМС- система телеметрии
ТМСП (телеметрическая система, погружной блок)

3 Номер разработки блока: 12 - для работы в составе системы ТМС-12 со всеми исполнениями блока ТМСН-12

3а Код исполнения наземного блока системы:
Б – наземный блок в боксе;
Д – наземный блок с дисплеем и клавиатурой;
Т – наземный блок терминальный – с дисплеем и клавиатурой в боксе;
ИН – наземный блок в боксе с устройством формирования искусственной нейтрали;
ТН – наземный блок терминальный (с дисплеем и клавиатурой в боксе) с устрой-ством формирования искусственной нейтрали.
Отсутствие элемента обозначения – базовое исполнение соответствующее данным ТУ без дополнительных технических требований

4 Код компании, техническим требованиям которой соответствует изделие:
РН – исполнение по ЕТТ 6.00 ПАО "НК "РОСНЕФТЬ"

5 Максимальное измеряемое давление, МПа: 25; 40; 60

6 Габаритный диаметр корпуса погружного электродвигателя, мм: 81; 96; 103; 114; 117; 130; 143; 185
Элемент обозначения может отсутствовать для ПЭД с унифицированным узлом стыковки

7 Код производителя ПЭД:
П0 – при заказе системы без стыковочного комплекта;
П1 – ПАО «НПО «Алмаз»;
П2 – ОАО «Алнас»;
П3 – ООО «ПК Борец», или «ЗМЗ» ООО «ГУРТ», или ООО «Лысьванефтемаш»;
П4 – для ПЭД 103, 117 и 130 габаритов с унифицированным узлом стыковки;
П5 – ЗАО «Новомет-Пермь»;
П6 – ООО «НПК «ЛЕПСЕ Нефтемаш»;
П7 – компания «Бейкер Хьюз» («BakerHughes»);
П8 – ОАО «Бугульминский электронасосный завод»;
П9 – ООО «ЭПУ-ИТЦ»;
П10 – ООО «Технологическая компания Шлюмберже» (Schlumberger);
П11 – ООО «РИНПО».
ПУ – для ПЭД 117 габарита производителей с кодами П1, П2, П3, П5, П8 так как стыковочные комплекты для ПЭД 117 габарита перечисленных производителей взаимозаменяемы

8 Тип – в зависимости от комплектации датчиками: 0; 1; 0Т; 1Т

Наименование параметра Тип*

0 1 0Т 1T

Давление пластовой жидкости на приёме насоса + + + +

Температура масла ПЭД + + + +

Температура статора ПЭД, измеряемая выносным датчиком + +

Температура пластовой жидкости на приёме насоса + + + +

Уровень виброускорения ПЭД в осевом направлении + +

Уровень виброускорения ПЭД в радиальном направлении + +

* Наличие датчика в системе (отмечено знаком «+»)

9 Код исполнения по коррозионной стойкости тех поверхностей погружных блоков, которые контактируют с пластовой жидкостью:
К0 – не коррозионностойкое исполнение;
К1 – исполнение с покраской;
К2 – исполнение с покрытием ТСЗП-ВС-013.45 ТУ 2458-001-51286179-2008;
К3 – не коррозионностойкое исполнение отличное от исполнения К0 тем, что предполагает последующее преобразование заказчиком в коррозионностойкое исполнение, для чего:
– паспортные таблички поставляются в неустановленном на погружные блоки состоянии;
К4 – корпус погружного блока изготовлен из нержавеющей стали.
Добавление справа без пробела литеры «Г» соответствует исполнению с повышенной защищённостью от проникновения сероводорода и других агрессивных газов внутрь погружного блока (газозащищённое исполнение). В этом случае код исполнения по коррозионной стойкости, например, для исполнения с покрытием имеет такой вид:
К2Г

10 Вид климатического исполнения погружного блока по ГОСТ 15150:
В5.1 – для установки блока внутри корпуса ПЭД 103 и 117 габаритов. Отсутствие элемента обозначения соответствует виду климатического исполнения В5 – для установки блока снаружи корпуса ПЭД.
